Upotussahaus käsipyörösahalla

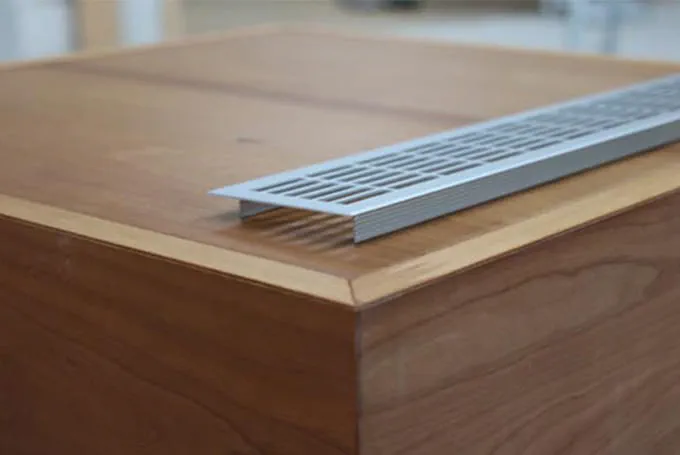

Esimerkissä tuuletusritilälle leikattava aukko
Upotussahaus
Käsipyörösahalla sahattavat aukot ovat tärkeitä työvaiheita huonekalujen valmistuksessa. Tämä käyttökohde-esimerkki selostaan tuuletusritilän asennuksen avulla, miten upotussahaus tehdään tarkasti. Samaa menettelytapaa voi kuitenkin käyttää myös liesitasojen, monitorien yms. osien asennuksessa. Tuuletusritilän varsinaista asennusta ja kiinnitystä ei selosteta tässä lähemmin.

    Kuvaus

    Tavanomaisten tuuletusritilöiden asentaminen on yleensä erittäin helppoa. Tähän tarvittavat käsipyörösahalla tehtävät upotussahaukset eivät kuitenkaan ole aivan vaarattomia. Tässä käyttökohde-esimerkissä kuvataan siksi tuuletusritilän aukon turvallinen sahaaminen puurunkoon. Upotussahaamiseen käytetään sekä pistosahaa että käsipyörösahaa asiaankuuluvan terän kanssa.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Ensin määritetään aukon paikka ja se merkitään alustaan.

      +
      Aukon piirtäminen

    • Sen jälkeen asennetaan ohjainkisko. Koska kohteeseen tehdään useita samanpituisia sahauksia, työssä käytetään pikakiinnitintä ja asiaankuuluvia rajoittimia.
      Ohjainkiskon asentamisen ja viivaan kohdistamisen jälkeen ohjainkisko lukitaan paikalleen pikakiinnittimellä.

      +
      Ohjainkiskon kohdistaminen

    • Seuraavaksi upotussaha asetetaan kiskon päälle ja syvyysvaste säädetään suurimpaan sahaussyvyyteen.

      +
      Käsipyörösahan asettaminen

    • Koneen merkintä kohdistetaan tarkalleen työkappaleen merkin päälle.

      +
      Merkinnän huomioiminen

    • Apuna voi käyttää suorakulmaista puunpalaa.

      +
      Puunpala apuvälineenä

    • Takaiskujarru säätää aloituskohdan ja estää sahaa siirtymästä ylös- tai taaksepäin, kun upotat terän materiaaliin. Työnnä ja vedä sitä varten takaiskujarru sahan pohjalevyä vasten

      +
      Takaiskujarru

    • Edessä voi sahata silmävaraisesti.

      +
      Sahaaminen silmävaraisesti

    • Vaihtoehtoisesti rajoitin kiinnitetään myös edessä samalla tavalla. Toisen vaihtoehdon etuna on se, että tällä tavalla upotussahausurasta saadaan aina yhtä pitkä ja rajoittimen ansiosta ei voida sahata liian pitkälle.

      +
      Rajoittimen asettaminen eteen

    Menettelyohjeet

    • Aseta upotussahaamista varten käsipyörösaha upotusliikkeen yhteydessä takarajoitinta vasten, kytke moottori päälle ja upota terä hitaasti materiaaliin.

      +
      Käsipyörösahan asettaminen

    • Sahaa hitaasti toiseen rajoittimeen asti ja nosta terä lopussa varovasti ylös. Toista tämä toimenpide niin usein kuin tarpeen.

      +
      Sahaaminen toiseen rajoittimeen asti

    • Seuraavassa vaiheessa pistosahalla sahataan lyhyet kyljet, koska niiden pituus ei riitä käsipyörösahalla tehtävään upotussahaamiseen. Lisäksi sahattu aukko täytyy viimeistellä pistosahalla nurkistaan. Näin teet hetkessä tarkasti sopivan kokoisen aukon tuuletusritilälle.

      +
      Aukon sahaaminen pistosahalla

    • Upotussahaamisen jälkeen asennetaan lopuksi tuuletusritilä. Festool-työkalut ja -tarvikkeet varmistavat myös tässä yhteydessä nopean työskentelyn ja laadukkaan työtuloksen.

      +
      Tuuletusritilän asentaminen
